볼트, 나사, 너트, 와셔와 같은 패스너는 현대 인프라, 자동차 제조 및 항공우주 공학의 보이지 않는 중추 역할을 합니다. 녹슨 볼트 하나가 심각한 구조적 결함을 일으킬 수 있습니다. 습기와 염분은 노출된 금속 부품을 빠르게 공격하므로 부식 방지가 중요합니다.
제조업체는 보호 코팅이 이러한 가혹한 조건을 견딜 수 있는지 어떻게 확인합니까? 염수 분무 부식 테스트 챔버는 코팅 내구성 평가, 표면 처리 비교 및 표준화된 부식 테스트 지원을 위한 가속화되고 제어된 환경을 제공합니다.
패스너 제조업체 및 품질 관리 실험실을 위해 LIB Industry는 널리 사용되는 산업 표준에 따라 내식성 테스트를 위해 설계된 염수 분무 테스트 챔버 솔루션을 제공합니다.

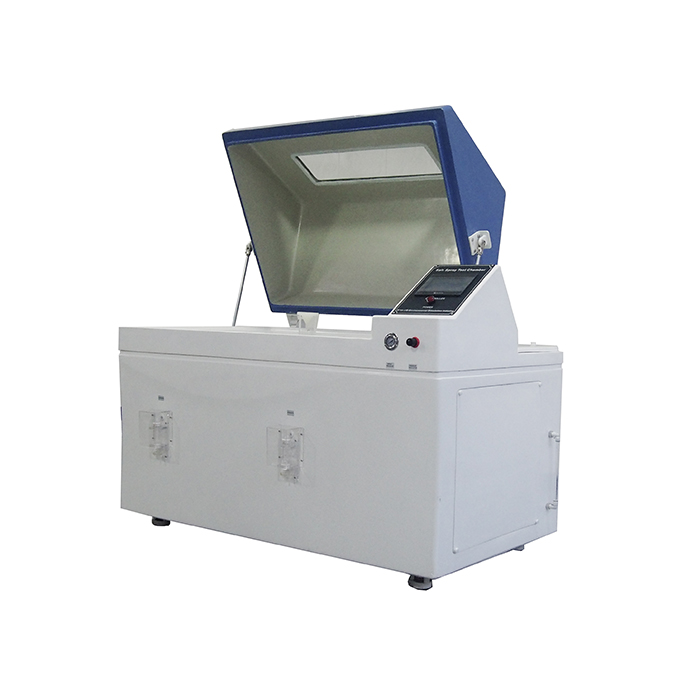

염수 분무 부식 테스트 챔버는 가속 부식 환경에서 패스너 코팅 내구성을 평가하기 위한 필수 분석 도구입니다.
인정된 표준을 준수하면 공급업체, 실험실 및 생산 시설 전반에 걸쳐 테스트 일관성을 보장하는 데 도움이 됩니다.
코팅 성능을 해석하려면 초기 '백색 녹'과 임계 '적색 녹'의 차이를 이해하는 것이 중요합니다.
신뢰할 수 있는 내부 테스트는 R&D, 배치 품질 관리, 공급업체 검증 및 제품 개발을 지원할 수 있습니다.
작은 크기에도 불구하고 패스너의 구조적 무결성은 매우 중요합니다. 환경 요인은 노출된 금속 부품을 지속적으로 공격합니다. 대기 수분, 주변 염도 및 온도 변동으로 인해 코팅 성능이 점차 저하될 수 있습니다.
내식성을 향상시키기 위해 제조업체는 아연 도금, 아연 도금, 부동태화 또는 고급 탑코트와 같은 보호 층을 적용합니다. 그러나 코팅 성능을 검증하려면 표준화된 평가가 필요합니다.
염수 분무 부식 테스트 챔버는 제어된 염분 안개 환경을 생성하고 유지합니다. 엔지니어는 장기간의 실외 노출에만 의존하기보다는 반복 가능한 조건에서 코팅 품질 저하를 관찰할 수 있습니다.
염수 분무 테스트의 기본 원리는 가속화된 환경 시뮬레이션입니다.
실제 응용 분야에서는 아연 도금 볼트가 심각한 부식을 나타내기까지 몇 달 또는 몇 년이 걸릴 수 있습니다. 생산 및 R&D에서는 장기적인 현장 데이터를 기다리는 것이 비현실적입니다.
염수 분무 챔버는 일반적으로 약 35°C의 제어된 온도에서 5% 염화나트륨 용액을 짙은 안개로 분무하여 부식을 가속화합니다.
산소가 함유된 식염수 수분에 지속적으로 노출되면 전기화학적 부식 반응이 가속화되므로 엔지니어는 훨씬 짧은 시간 내에 코팅 성능을 비교할 수 있습니다.
평면 코팅 패널을 테스트하는 것은 야금학에서 일반적이지만 패스너는 훨씬 더 복잡한 형상을 가지고 있습니다.
여기에는 다음이 포함됩니다.
실뿌리
실 볏
드라이브 홈
머리 아래 필레
날카로운 모서리
전기 도금, 딥 스피닝 또는 기계적 도금 중에 코팅 두께는 이러한 영역에 따라 다를 수 있습니다.
보호재는 실 뿌리에 축적되는 반면 날카로운 문장에는 더 얇아질 수 있습니다. 이러한 기하학적 차이는 부식이 더 일찍 시작될 수 있는 국부적인 약점을 만듭니다.
따라서 챔버 내부에서 완성된 패스너를 테스트하면 평면 코팅 쿠폰만 테스트하는 것보다 더 대표적인 데이터를 얻을 수 있습니다.
패스너 코팅 요구 사항은 자동차, EV, 해양, 풍력 에너지 및 산업 응용 분야에서 더욱 까다로워지고 있습니다.
많은 현대 사양에서는 기존 코팅 시스템이 제공할 수 있는 것보다 훨씬 더 긴 내식성을 요구합니다.
동시에 RoHS 및 REACH와 같은 환경 규정은 6가 크롬에서 다음과 같은 대안으로의 전환을 장려했습니다.
3가 패시베이션
아연 플레이크 코팅
아연-니켈 코팅
고급 다층 시스템
이러한 변화로 인해 R&D 및 생산 과정에서 반복 가능한 부식 테스트의 중요성이 높아졌습니다.
품질 보증은 표준화된 테스트 조건에 따라 달라집니다.
정의된 작동 매개변수가 없으면 한 실험실의 결과를 다른 실험실의 결과와 안정적으로 비교할 수 없습니다.
ASTM B117은 염수 분무 장치 작동에 대해 가장 널리 인정되는 표준 중 하나입니다.
이는 일관된 부식 테스트에 필요한 주요 환경 조건을 정의합니다.
일반적인 요구 사항은 다음과 같습니다.
5% 염화나트륨 용액
챔버 온도 약 35°C
지속적인 염무 노출
안개 수집 속도 제어
정의된 시편 배치
염수 안개 수집 속도는 일반적으로 80cm⊃2당 시간당 1.0~2.0mL로 유지됩니다. 수평 수집 영역의.
적절하게 구성된 ASTM B117 염수 분무 챔버는 실험실이 이러한 통제된 조건을 유지하는 데 도움이 됩니다.
LIB 산업 염수 분무 테스트 챔버는 반복 가능한 온도, 원자화 및 염수 안개 조건이 필요한 부식 테스트 응용 분야용으로 설계되었습니다.
NSS 염수 분무 테스트 또는 중성 염수 분무 테스트는 가장 일반적으로 사용되는 변형입니다.
수집된 용액의 pH는 약 6.5~7.2 사이로 유지됩니다.
NSS는 아연 도금, 아연 도금 코팅, 표준 패스너 및 유기 보호 코팅을 평가하는 데 널리 사용됩니다.
다른 테스트 방법으로는 ASS와 CASS가 있습니다.
| 테스트 변화 | pH 수준 | 챔버 온도 | 주요 응용 분야 |
|---|---|---|---|
| NSS(중성염수분무) | 6.5–7.2 | 35°C | 아연 도금, 아연 도금, 유기 상도, 표준 패스너 |
| ASS(아세트산염분무) | 3.1~3.3 | 35°C | 장식 코팅, 양극 산화 알루미늄, 더욱 공격적인 부식 테스트 |
| CASS(구리 가속 아세트산) | 3.1~3.3 | 50°C | 구리-니켈-크롬 코팅 및 심각한 부식 환경 |
유효한 실행 패스너 부식 테스트에는 샘플 준비, 배치 및 챔버 작동 조건을 신중하게 제어해야 합니다.
테스트하기 전에 패스너를 조심스럽게 다루어 오염을 방지해야 합니다.
오일, 지문, 제조 윤활제 및 금속 파편은 부식 거동에 영향을 미칠 수 있습니다.
기술자는 보호 코팅을 손상시키지 않고 오염을 제거하는 적합한 장갑과 승인된 청소 절차를 사용해야 합니다.
시편 배치도 똑같이 중요합니다.
패스너는 일반적으로 수직에서 약 15~30도 각도로 적절한 랙에 배치됩니다. 이 방향을 사용하면 염수 안개가 고르게 정착되는 동시에 나사산이나 오목한 부분에 과도한 용액이 고이는 것을 방지할 수 있습니다.
챔버가 밀봉되면 테스트 주기가 시작됩니다.
운영자는 다음을 모니터링해야 합니다.
챔버 온도
소금 용액 농도
안개 낙진 비율
용액 pH
분무 노즐 상태
물 및 용액 수준
챔버를 열면 내부 환경이 바뀌기 때문에 장시간 중단을 피해야 합니다.
현대 장비는 이러한 기능 중 많은 부분을 자동화할 수 있습니다. LIB 산업 염수 분무 챔버에는 제어된 원자화, 챔버 가열 및 프로그래밍 가능한 작동이 통합되어 장기간 부식 테스트를 지원합니다.
테스트의 목적은 보호 코팅이 언제 어떻게 손상되기 시작하는지 확인하는 것입니다.
이를 위해서는 다양한 부식 단계를 구별해야 합니다.
아연 도금 또는 아연 도금 패스너의 경우 부식은 일반적으로 두 단계로 나타납니다.
백색 녹은 희생 아연 코팅의 산화와 관련이 있습니다. 흰색 가루 침전물은 아연 층이 열화되기 시작했지만 밑에 있는 강철을 여전히 보호하고 있음을 나타냅니다.
붉은 녹은 기본 강철이나 철의 산화와 관련이 있습니다.
그 외관은 보호 코팅이 소모, 손상되었거나 부식이 기판에 도달할 만큼 충분히 침투했음을 나타냅니다.
많은 패스너 사양에서 붉은 녹은 심각한 실패 지점을 나타냅니다.
패스너 코팅 성능은 종종 다음과 같이 표현됩니다.
첫 번째 백색 녹이 발생하는 데 몇 시간
첫 번째 붉은 녹까지 시간
정의된 노출 기간 후 붉은 녹의 비율
필요한 노출 시간은 코팅 시스템과 해당 제품 사양에 따라 다릅니다.
기본 아연 도금 패스너는 상대적으로 짧은 기간 동안 평가될 수 있는 반면, 고성능 자동차 또는 아연 플레이크 코팅 패스너는 수백 시간 또는 1,000시간 이상의 노출이 필요할 수 있습니다.
전기도금된 아연은 적절한 부식 방지와 비용 효율성을 결합하기 때문에 여전히 널리 사용되고 있습니다.
염수 분무 테스트는 아연 코팅과 추가 보호층을 모두 평가할 수 있습니다.
고품질 크롬산염 또는 3가 부동태화 시스템은 처리되지 않은 아연에 비해 내식성을 크게 향상시킬 수 있습니다.
열악한 환경에서는 표준 아연이 충분한 보호 기능을 제공하지 못할 수 있습니다.
제조업체에서는 다음을 점점 더 많이 사용하고 있습니다.
아연-니켈 합금
아연 플레이크 코팅
다층 코팅 시스템
고급 탑코트
아연 플레이크 기술은 수소 취화 문제를 야기할 수 있는 기존 전기 도금 공정에 의존하지 않고도 강력한 내식성을 제공할 수 있기 때문에 특히 고강도 패스너에 일반적으로 사용됩니다.
염수 분무 테스트는 제조업체가 이러한 시스템을 비교하고 고성능 코팅이 필수 내구성 목표를 충족하는지 확인하는 데 도움이 됩니다.
많은 제조업체는 전통적으로 부식 테스트를 제3자 실험실에 아웃소싱했습니다.
그러나 내부 테스트는 중요한 운영상의 이점을 제공할 수 있습니다.
패스너 생산에는 일반적으로 대량 연속 공정이 포함됩니다.
도금 화학, 코팅 두께, 부동태화 또는 경화 조건의 작은 변화도 부식 성능에 영향을 미칠 수 있습니다.
내부 테스트 챔버를 통해 QA 팀은 생산 배치를 정기적으로 샘플링할 수 있습니다.
부식 성능이 요구되는 수준 이하로 떨어지면 제조업체는 제품이 배송되기 전에 문제를 식별할 수 있습니다.
새로운 코팅 시스템을 개발하려면 반복적인 비교 테스트가 필요한 경우가 많습니다.
사내 장비를 통해 엔지니어는 다음을 평가할 수 있습니다.
코팅 두께
패시베이션 화학
실러
탑코트
공정 조정
반복되는 외부 실험실 일정을 기다리지 않고
이를 통해 개발 주기를 단축하고 코팅 최적화를 향상할 수 있습니다.
염수 분무실은 부식성 환경을 지속적으로 생성하므로 장비 자체는 화학적 공격에 저항해야 합니다.
고품질 시스템은 일반적으로 유리 섬유 강화 플라스틱(FRP)과 같은 부식 방지 재료를 사용합니다.
이는 챔버 벽이 테스트 환경을 저하시키거나 오염시키는 것을 방지하는 데 도움이 됩니다.
반복 가능한 테스트를 위해서는 안정적인 챔버 조건이 필수적입니다.
프로그래밍 가능한 컨트롤러는 테스트 기간, 온도 및 자동 유체 보충을 관리하는 데 도움이 될 수 있습니다.
원자화 시스템은 특히 중요합니다.
석영 유리 노즐은 우수한 내화학성을 제공하며 노즐 재료 자체의 부식을 유발하지 않고 균일한 염수 안개를 생성하는 데 도움이 됩니다.
LIB 산업 염수 분무 테스트 챔버는 까다로운 실험실 환경을 위해 설계된 내식성 챔버 구조와 원자화 구성 요소를 사용합니다.
패스너의 크기는 상당히 다양합니다.
챔버는 다음을 수용할 수 있는 유연한 표본 랙을 제공해야 합니다.
작은 나사
견과류
와셔
표준 볼트
대형 산업용 패스너
조정 가능한 V 홈과 지지 랙을 사용하면 테스트 중에 적절한 간격과 시편 방향을 더 쉽게 유지할 수 있습니다.
염수 분무 부식 테스트 챔버는 패스너 제조업체에게 보호 코팅 내구성을 평가하기 위한 통제된 방법을 제공합니다.
코팅 품질 저하에서 백청 및 적청까지의 진행 상황을 모니터링함으로써 엔지니어는 다양한 코팅을 비교하고 생산 일관성을 확인하며 제품이 서비스를 시작하기 전에 잠재적인 품질 문제를 식별할 수 있습니다.
ASTM B117, NSS, ASS 또는 CASS 절차를 기반으로 한 표준화된 테스트는 제조업체, 공급업체 및 실험실 간의 비교 가능성을 높이는 데도 도움이 됩니다.
부식 테스트 기능을 강화하려는 실험실 및 제조업체를 위해 LIB Industry는 다음을 제공합니다. 염수 분무 테스트 챔버 솔루션입니다 . 패스너, 코팅, 자동차, 금속 및 산업 테스트 응용 분야를 위한
귀하의 패스너에 적합한 염수 분무 챔버 크기, 테스트 방법 또는 구성이 확실하지 않은 경우 LIB Industry에 기술 상담을 문의하십시오 . 샘플 크기, 목표 표준, 필요한 테스트 기간 및 부식 방법을 공유하시면 당사 팀이 적합한 테스트 솔루션을 평가하는 데 도움을 드릴 수 있습니다.
염수 분무 시간과 실외 서비스 수명 사이에는 정확한 수학적 변환이 없습니다.
실제 부식은 지리적 위치, 습도, 강수량, 자외선, 산업 오염, 온도 및 기계적 마모에 따라 달라집니다.
따라서 염수 분무 테스트는 정확한 실외 수명 예측보다는 비교 실험실 방법으로 가장 유용합니다.
이는 챔버 구성 및 작동 사양에 따라 다릅니다.
NSS는 일반적으로 중성 조건에서 약 35°C에서 작동하는 반면 CASS는 보다 산성인 용액과 약 50°C의 더 높은 작동 온도를 사용합니다.
따라서 CASS용 장비는 적절한 내열성 및 내화학성 재료를 사용해야 합니다.
보편적인 테스트 기간은 없습니다.
기본 아연 도금 나사는 24~96시간 동안 테스트할 수 있는 반면 고성능 자동차 또는 고급 아연 플레이크 코팅 패스너는 720, 1,000 또는 1,500시간 이상이 필요할 수 있습니다.
올바른 기간은 해당 제품 또는 고객 사양을 따라야 합니다.
ASTM B117은 염수 분무 장치의 표준화된 작동 조건을 정의합니다.
널리 사용되므로 다양한 위치에 있는 제조업체, 공급업체 및 실험실이 비슷한 조건에서 테스트를 더 쉽게 수행할 수 있습니다.
분무 노즐은 테스트 주기 사이에 정기적으로 검사해야 합니다.
확장 테스트 중에 기술자는 안개 수집 속도도 모니터링해야 합니다. 수집량의 눈에 띄는 변화는 노즐 막힘, 압력 변화 또는 기타 원자화 문제를 나타낼 수 있습니다.
NSS 테스트의 경우 수집된 용액은 지정된 중성 pH 범위 내에 유지되어야 합니다.
용액이 너무 산성이 되면 부식이 인위적으로 가속화될 수 있습니다. 너무 알칼리성이 되면 부식이 느려질 수 있습니다.
따라서 안정적인 pH는 일관되고 비교 가능한 테스트 조건을 유지하는 데 도움이 됩니다.
패스너에는 식염수 용액이 축적될 수 있는 나사산, 홈 및 언더컷이 포함되어 있습니다.
수평 위치가 잘못되면 과도한 고임 현상이 발생하고 인위적으로 심각한 국부 부식이 발생할 수 있습니다.
각도 배치는 염수 안개가 더욱 균일하게 정착되도록 돕고 과도한 액체가 자연스럽게 배수되도록 합니다.
균일한 분포는 챔버 공기 흐름, 원자화 품질 및 안개 분산에 따라 달라집니다.
챔버의 다양한 영역에 배치된 수집 깔대기를 사용하여 안개 낙진이 테스트 구역 전체에서 필요한 범위 내에 있는지 확인할 수 있습니다.
전통적인 염수 분무 테스트에서는 표본이 지속적인 염분 안개에 노출됩니다.
주기적 부식 테스트는 염수 안개, 건조 및 높은 습도와 같은 조건을 번갈아 수행합니다.
이러한 변화 주기는 특정 실제 환경을 더 잘 나타낼 수 있으며 자동차 부식 개발 프로그램에 자주 사용됩니다.
