자동차 아키텍처가 복잡한 EV 및 첨단 운전자 지원 시스템(ADAS)으로 빠르게 전환함에 따라 전자 제어 장치(ECU), 센서, 전력 전자 장치 및 통신 모듈의 신뢰성이 점점 더 중요해지고 있습니다.
현대 차량은 매우 다양한 기후에서 작동하며 민감한 전자 부품을 장기간의 열,
습도, 결로 및 급격한 환경 변화에 노출시킵니다. 습한 열 환경은 기존 온도 사이클링만으로는 감지되지 않은 상태로 남아 있을 수 있는 고장 메커니즘을 가속화할 수 있습니다. 미세 부식, 수지상 성장, 절연 성능 저하 및 습기 유입으로 인해 고밀도 회로 기판이 손상되고 결국 신호 손실이나 전자 오작동이 발생할 수 있습니다.
세심하게 통제된 환경 테스트 프로그램을 통해 자동차 제조업체와 부품 공급업체는 제품이 대량 생산되기 전에 이러한 약점을 식별할 수 있습니다. LIB 산업과 같은 제조업체의 온도 습도 테스트 챔버는 자동차 전자 장치 신뢰성 테스트, 부품 인증 및 R&D 검증을 위해 통제된 기후 조건을 재현하도록 설계되었습니다. 실질적인 성과도 고객으로부터 인정받았습니다. 캐나다 고객인 Keyhan은 챔버 사용 후 다음과 같이 말했습니다. '지금까지는 전반적으로 좋습니다. 계속 업데이트하겠습니다.' 이 피드백은 공장 테스트만이 아닌 실제 실험실 사용 시 챔버의 성능을 반영합니다.
습열 테스트는 부식, 전기화학적 이동 및 코팅 저하와 같은 습기 관련 고장 메커니즘을 식별하는 데 도움이 됩니다.
정상 상태 및 주기적 습도 프로파일에는 다양한 수준의 챔버 프로그래밍 및 냉동 성능이 필요합니다.
자동차 전자 장치 테스트는 온도 균일성, 습도 제어, 공기 흐름 안정성 및 반복 가능한 환경 프로필에 따라 달라집니다.
챔버 선택 시 전력 샘플 열 부하, 교정 안정성, 데이터 기록 및 장기 작동 요구 사항을 고려해야 합니다.
테스트 장비는 해당 자동차 부품 표준 및 실제 테스트 표본과 일치해야 합니다.
자동차 전자 장치는 혹독하고 지속적으로 변화하는 환경에서 작동합니다. ECU는 사용 수명 전반에 걸쳐 높은 온도, 습기, 진동, 오염 물질 및 낮과 밤의 큰 기후 변화를 경험할 수 있습니다.
따라서 부적절한 환경 검증은 OEM, Tier 1 공급업체 및 전자 부품 제조업체에 심각한 위험을 초래합니다. 제품 출시 후 습기 관련 결함이 발견되면 보증 청구, 제품 재인증, 차량 프로그램 지연, 비용이 많이 드는 현장 시정 조치 등이 발생할 수 있습니다.
에이 온도 습도 챔버를 사용하면 엔지니어는 제품 개발 중에 부품을 반복 가능한 온도 및 습도 조건에 노출할 수 있습니다. 제조업체는 생산 출시 전에 ECU, 센서, PCB, 커넥터 및 관련 전자 장치를 테스트함으로써 검증 주기 초기에 환경적 취약성을 식별할 수 있습니다.
LIB Industry는 전자, 자동차 부품, 재료 및 신뢰성 테스트를 포함한 애플리케이션을 위한 환경 시뮬레이션 장비를 공급하여 개발 실험실과 생산 품질 관리 환경 모두에서 제어된 온도-습도 테스트를 제공합니다.
습도가 높으면 여러 형태의 전자 성능 저하가 가속화될 수 있습니다. 효과적인 자동차 테스트 프로그램을 개발하려면 이러한 메커니즘을 이해하는 것이 필수적입니다.
부식 및 산화: 대기 오염 물질과 결합된 습기는 PCB 트레이스, 단자, 커넥터 및 금속 접점의 부식을 가속화할 수 있습니다. 전기 저항이 증가하면 결국 신호가 불안정해지거나 회로 오류가 발생할 수 있습니다.
전기화학적 이동: 밀접하게 배치된 전도성 특징은 수분과 전위가 동시에 존재할 때 금속 이온 이동에 취약합니다. 전도성 수상돌기는 절연 표면 전체에 형성되어 누설 전류 또는 단락을 일으킬 수 있습니다.
재료 팽창 및 박리: 플라스틱, 밀봉재, 접착제 및 포팅 화합물은 습기를 흡수할 수 있습니다. 반복적인 팽창과 수축은 납땜 접합부, 인터페이스 및 보호 코팅에 응력을 가할 수 있습니다.
컨포멀 코팅 성능 저하: 보호 코팅의 결함으로 인해 특히 장시간 노출 또는 응결 주기 동안 전자 어셈블리에 습기가 유입될 수 있습니다.
커넥터 및 접점 성능 저하: 습도는 자동차 제어 및 감지 시스템 전체에 사용되는 전기 커넥터의 접점 저항을 증가시키고 산화를 가속화할 수 있습니다.
정밀함 온도 습도 테스트 챔버를 사용하면 엔지니어는 온도와 상대 습도를 독립적으로 제어할 수 있습니다 .
정의된 작업 공간 내에서
이러한 통제된 환경을 통해 자동차 전자 장치가 자연적인 실외 조건을 예측할 수 없는 상태에서 지속적인 습도, 고온 습기 노출 및 프로그래밍된 기후 변화에 어떻게 반응하는지 평가할 수 있습니다.
자동차 R&D 실험실에서는 반복성이 특히 중요합니다. 일관된 환경 프로필에서 동일한 ECU 또는 센서 설계를 테스트하면 엔지니어는 제어된 기준선을 사용하여 설계 개정, 재료, 코팅, 커넥터 및 패키징 접근 방식을 비교할 수 있습니다.
부품 검증 중에 반복 가능한 온도 및 습도 제어가 필요한 이러한 유형의 환경 시뮬레이션에는 LIB 산업 온도 습도 챔버를 고려할 수 있습니다.
자동차 습도 테스트에는 일반적으로 두 가지 광범위한 환경 접근 방식이 포함됩니다.
1. 정상 상태 테스트
구성 요소는 장기간 동안 정의된 온도 및 습도 조건에서 유지됩니다.
일반적으로 언급되는 예는 고온 및 높은 상대 습도에 장기간 노출되는 것입니다. 이 접근 방식은 다음을 평가하는 데 유용합니다.
수분 침투
포장 저항
PCB 절연 성능
코팅 내구성
소재 노화
장기적인 전자 안정성
2. 주기적 습열 테스트
온도와 습도 조건은 프로그래밍된 순서에 따라 변경됩니다.
가열, 가습, 냉각, 응축, 건조를 반복하면 정적인 조건에서는 숨겨져 있던 약점이 드러날 수 있습니다. 순환 프로파일은 다음을 연구하는 데 특히 유용합니다.
코팅 결함
씰 성능 저하
수분축적
물질의 팽창과 수축
커넥터 성능
반복되는 응축 효과
여러 자동차 인증 절차를 수행하는 실험실의 경우 프로그래밍 가능 챔버는 일반적으로 기본 고정 조건 시스템보다 더 큰 유연성을 제공합니다.
신뢰할 수 있는 테스트 결과는 정확한 환경 측정에 달려 있습니다.
습도 모니터링 시스템은 장비 설계에 따라 용량성 센서, 건습계 측정 방법 또는 기타 제어 기술을 사용할 수 있습니다.
중요한 조달 요소는 다음과 같습니다.
측정 정확도
응답 시간
장기적인 센서 안정성
교정 접근성
장기간의 고습 노출에 대한 내성
테스트 실행 간 반복성
LIB 산업이나 다른 환경 테스트 챔버 제조업체의 장비를 평가할 때 구매자는 게시된 습도 범위뿐만 아니라 확장된 테스트 프로그램 전반에 걸쳐 감지 및 제어 시스템이 어떻게 작동하는지 고려해야 합니다.
자동차 전자 장치 인증에는 AEC-Q100, JESD 테스트 방법, IEC 환경 테스트 표준 또는 OEM별 검증 사양과 같은 표준 및 절차가 포함될 수 있습니다. 환경 시뮬레이션 장비는 해당 테스트 방법에서 요구하는 조건을 재현할 수 있어야 합니다.
중요한 챔버 기능은 다음과 같습니다.
안정적인 온도 제어
제어된 상대습도
균일한 환경 분포
프로그래밍 가능한 테스트 프로필
정확한 전환 제어
안정적인 데이터 기록
안전 보호
연속운전
올바른 사양은 하나의 범용 챔버 구성이 아닌 테스트 중인 구성 요소와 실제 인증 절차에 따라 달라집니다.
IEC 60068-2-30에는 온도 및 습도의 제어된 변화와 관련된 주기적 습열 절차가 포함되어 있습니다.
이러한 테스트를 위해 LIB산업에서는 온도 습도 테스트 챔버는 프로그래밍된 전환을 통해 두 변수를 모두 관리해야 합니다. 온도 변화는 상대 습도 및 응축 동작에 직접적인 영향을 미칠 수 있으므로 난방, 냉방, 가습 및 제습 시스템 간의 조정이 특히 중요합니다.
프로그래밍 가능한 컨트롤러를 사용하면 실험실에서 다단계 프로필을 생성하고 특정 환경 시퀀스를 일관되게 재현할 수 있습니다. 주기적인 습도 애플리케이션을 위한 장비를 구성할 때 LIB 산업 엔지니어는 온도 범위, 습도 범위, 챔버 부피, 샘플 로딩 및 필요한 프로필 복잡성과 같은 요구 사항을 평가할 수 있습니다.

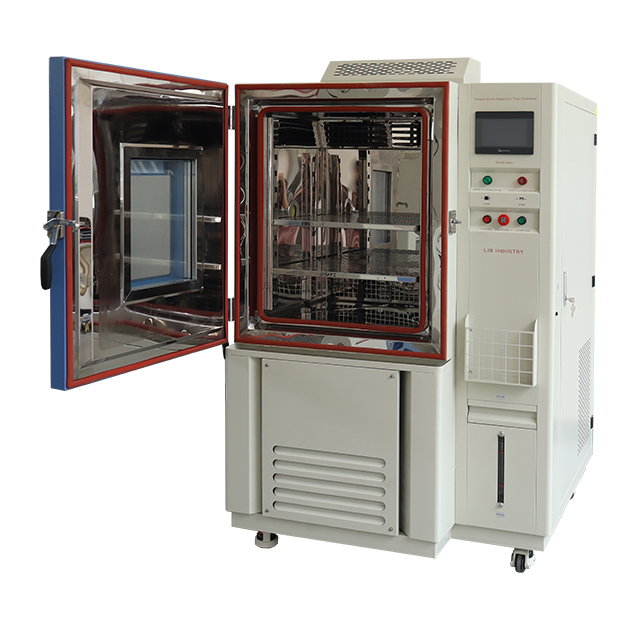

| 모델 | TH-100 | TH-225 | TH-500 | TH-800 | TH-1000 |
| 내부 치수(mm) | 400*500*500 | 500*600*750 | 700*800*900 | 800*1000*1000 | 1000*1000*1000 |
| 전체 치수(mm) | 900*1050*1620 | 1000*1140*1870 | 1200*1340*2020 | 1300*1540*2120 | 1500*1540*2140 |
| 내부 볼륨 | 100L | 225L | 500L | 800L | 1000L |
| 열부하 | 1000W | ||||
| 온도 범위 | A : -20℃ ~ +150℃ | ||||
| B : -40℃ ~ +150℃ | |||||
| 기음: -70℃ ~ +150℃ | |||||
| 온도 변동 | ±0.5℃ | ||||
| 온도 편차 | ±2.0℃ | ||||
| 습도 범위 | 20% ~ 98% 상대습도 | ||||
| 습도 편차 | ± 2.5% 상대습도 | ||||
| 냉각 속도 | 1℃/분 | ||||
| 가열 속도 | 3℃/분 | ||||
| 냉각 시스템 | 기계식 압축 냉동 시스템 | ||||
| 냉동 장치 | 프랑스 TECUMSEH 압축기 | ||||
| 발열체 | 니크롬 히터 | ||||
| 제어 장치 | 프로그래밍 가능한 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결 | ||||
| 급수 시스템 | 자동급수, 정수시스템 | ||||
| 가습기 | 외부 격리, 스테인레스 스틸 표면 증발 가습기 | ||||
| 안전장치 | 가습기 건식 연소 방지; 과열 보호; 과전류 보호; 냉매 고압 보호; 물 부족 보호; 누전 방지 | ||||
| 외장재 | 보호 코팅이 된 강판 | ||||
| 내장재 | SUS304 스테인레스 스틸 | ||||
| 단열재 | 폴리우레탄 폼 및 단열면 | ||||
| 관찰 창 | 실내 조명, 이중층 열 안정성 실리콘 고무 씰링 | ||||
| 표준 구성 | 플러그가 있는 케이블 구멍 1개; 선반 2개 | ||||
| 표준 | LV 124, ISO 20653, SAE J575, SAE J2020, SAE J2334, IEC 60068-2 시리즈 | ||||
자동차 품질 시스템은 추적 가능한 테스트 기록에 크게 의존합니다. 환경 테스트 장비는 엔지니어가 테스트 전반에 걸쳐 필요한 온도 및 습도 프로필이 유지되었는지 확인할 수 있도록 적절한 기록 기능을 제공해야 합니다.
유용한 기능은 다음과 같습니다.
실시간 모니터링
과거 곡선 표시
온도 및 습도 기록
알람 이력
프로그램 상태 모니터링
테스트 데이터 내보내기
원격 모니터링 옵션
사용자 액세스 제어
이러한 기록은 내부 품질 검토, 엔지니어링 조사, 고객 문서 및 자격 보고를 지원하는 데 도움이 됩니다.
| LIB 대중적인 실험실 환경 온도 습도 시험 약실 |
||
정확한 기후 시뮬레이션, 신뢰할 수 있는 장기 안정성 테스트 |
한 번의 테스트로 온도, 습도 및 진동 응력을 시뮬레이션합니다. |
컴팩트한 설치 공간 설계, 고정밀 환경 제어 |
균일한 열 분포, 효율적인 재료 건조 |
극한의 열 응력 시뮬레이션, 빠른 고장 감지 기능 |
대용량 테스트 공간, 대형 제품에 적합 |
적절한 챔버 아키텍처를 선택하는 것은 필요한 테스트 프로그램의 복잡성과 다양성에 크게 좌우됩니다.
에이 항온 항습 챔버는 샘플이 장기간 동안 상대적으로 안정적인 환경 조건에서 유지되는 응용 분야에 적합합니다.
일반적인 응용 분야
장기간 습도 노출
소재 노화
PCB 내습성
정상 상태 바이어스 테스트
포장평가
기본 부품 내구성 테스트
주요 조달 고려 사항
이러한 애플리케이션의 경우 구매자는 장기간의 작동 안정성, 습도 제어, 에너지 소비, 센서 드리프트 및 유지 관리 요구 사항에 특별한 주의를 기울여야 합니다. 수백, 수천 시간 동안 지속적으로 사용되는 챔버는 빈번한 개입 없이도 안정적인 상태를 유지해야 합니다.
에이 프로그래밍 가능한 온도 습도 챔버는 온도, 습도, 체류 시간 및 반복 사이클링의 변화와 관련된 다단계 환경 프로필을 지원합니다.
일반적인 응용 분야
주기적 습열 테스트
자동차 자격 프로그램
맞춤형 OEM 테스트 프로필
센서 검증
ECU 신뢰성 테스트
전자모듈 개발
주야간 환경 주기 시뮬레이션
주요 조달 고려 사항
실험실은 다음을 평가해야 합니다.
프로그래밍 가능한 단계 수
사이클 반복 기능
컨트롤러 인터페이스
온도 천이 성능
습도 회복
데이터 기록
프로필 편집
원격 조작 기능
여러 검증 프로그램을 수행하는 회사의 경우 프로그래밍 가능 장비는 일반적으로 테스트 요구 사항이 발전함에 따라 더 큰 적응성을 제공합니다.
| 기능을 |
|
|
|---|---|---|
| 기본 애플리케이션 | 장기간 안정적인 환경 | 다단계 환경주기 |
| 테스트 유연성 | 고정된 조건에 적합 | 테스트 프로필 변경에 적합 |
| 프로그래밍 요구 사항 | 비교적 간단함 | 더 발전된 |
| 일반적인 자동차 용도 | 소재 및 내습성 | ECU, 센서, PCB 및 주기적 검증 |
| 주요 평가 중점사항 | 안정성과 지속적인 작동 | 프로그래밍, 램프 제어 및 반복성 |
많은 최신 자동차 전자 어셈블리는 전원이 공급되는 동안 테스트됩니다. ECU, 제어 보드, 전원 모듈 및 기타 능동 구성 요소는 챔버 내부에서 열을 발생시킵니다. 이 열은 환경 시스템이 지속적으로 보상해야 하는 추가적인 열 부하가 됩니다. 냉동 용량이 충분하지 않으면 테스트 표본으로 인해 내부 작업 공간 온도가 높아질 수 있습니다. 이는 온도와 상대 습도 조건을 모두 변경하고 필요한 환경 설정점을 유지하기 어렵게 만들 수 있습니다.
따라서 챔버를 선택하기 전에 실험실에서는 다음을 추정해야 합니다.
강화된 샘플 수
개별 샘플 열 방출
총 전기 부하
필요한 챔버 온도
필요한 습도
테스트 기간
내부 설비 기여
케이블 포트 요구 사항
LIB 산업 온도 습도 테스트 챔버는 -25°C 및 필요한 모든 온도 및 습도 지점에서 열 부하 테스트가 가능한 자동차 전자 장치 테스트용으로 구성할 수 있습니다. 이를 통해 챔버는 작동 중에 테스트 표본이 열을 발생시키는 동안 지정된 환경 조건을 유지할 수 있습니다. 총 열 부하 및 전기 구성을 포함한 전력 테스트 요구 사항은 장비 선택 및 챔버 구성 중에 명확하게 전달되어야 합니다.
응축은 테스트 절차에서 요구하는 경우에만 발생해야 합니다. 내부 챔버 표면에 형성되는 제어되지 않은 물방울은 의도한 환경 프로필과 다른 테스트 조건을 만들 수 있습니다. 예를 들어, ECU나 PCB에 물을 직접 떨어뜨리면 비현실적인 국지적 고장 메커니즘이 발생할 수 있습니다. 따라서 챔버 구성과 공기 흐름이 중요합니다.
구매자는 다음을 검토해야 합니다.
작업 공간의 공기 흐름
천장 및 벽 구조
배수 설계
결로관리
샘플 포지셔닝
랙 배열
내부 순환
이러한 세부 사항은 민감한 전자 장치를 장기간 테스트할 때 특히 중요합니다.
습도 생성 시스템은 일반적으로 적절한 수질을 요구합니다. 처리되지 않은 물의 미네랄과 오염 물질은 히터, 물 회로, 센서 및 기타 가습 구성 요소에 축적될 수 있습니다. 시간이 지남에 따라 이러한 침전물은 시스템 효율성에 영향을 미치고 유지 관리 요구 사항을 증가시킬 수 있습니다. 챔버 구성에 따라 탈이온수 또는 적절하게 처리된 물이 권장될 수 있습니다. 설치 전, 실험실은 장비 공급업체가 요구하는 물 사양을 확인하고 시설이 안정적인 공급을 제공할 수 있는지 확인해야 합니다.
환경 테스트 장비는 서비스 수명 동안 측정 일관성을 유지해야 합니다. 온도 및 습도 센서는 특히 까다로운 작동 조건에 장기간 노출된 후에 점차적으로 표류할 수 있습니다. 따라서 정기적인 교정과 예방적 유지 관리는 신뢰할 수 있는 테스트 데이터를 유지하는 데 중요합니다.
챔버를 구입하기 전에 다음을 평가하십시오.
교정 절차
센서 접근성
예방적 유지보수 간격
소모성 부품
교체 부품 가용성
기술 문서
문제 해결 지원
서비스 접근성
LIB 산업은 환경 테스트 챔버 프로젝트에 대한 기술 지원을 제공하며 사용자가 챔버 수명 주기 전반에 걸쳐 장비 작동, 일상적인 유지 관리 및 적용 요구 사항을 이해하도록 지원할 수 있습니다.
자동차 전자 장치의 신뢰성은 온도 범위 사양만으로는 평가할 수 없습니다. 습열 테스트에서는 습도 제어, 열 관리, 공기 흐름, 센서 정확성, 프로그래밍, 응축 관리 및 장기간 작동 안정성이 동시에 요구됩니다. 따라서 실제 자동차 부품 및 테스트 프로필을 중심으로 올바른 챔버를 선택해야 합니다. 간단한 장기간 내습성 테스트의 경우 항온 항습 챔버로 충분할 수 있습니다. 다단계 기후 프로파일이 적용되는 ECU, 센서, PCB 및 전자 모듈의 경우 프로그래밍 가능한 온도 습도 장비는 더 큰 테스트 유연성을 제공합니다.
전원 공급 샘플은 또 다른 중요한 고려 사항을 소개합니다. 냉각 용량과 전체 챔버 성능을 계산할 때 열 출력을 포함해야 합니다. 잘 지정된 테스트 시스템을 통해 자동차 실험실은 까다로운 기후 조건을 일관되게 재현하고, 습기 관련 약점을 조기에 식별하고, 부품이 차량 생산에 들어가기 전에 보다 신뢰할 수 있는 검증 데이터를 생성할 수 있습니다.
A: 온도 순환 챔버는 주로 온도 변화를 제어하며 열 응력 및 온도 관련 재료 효과를 평가하는 데 사용됩니다. 온도 습도 챔버는 제어된 상대 습도를 추가하여 부식, 습기 침투, 절연 성능 저하, 코팅 성능 및 기타 습도 관련 고장 메커니즘을 조사하는 데 적합합니다.
A: 고온, 고습에 노출되면 전자재료 및 포장재 내 수분 침투 및 습기 관련 열화가 가속화됩니다. 이는 엔지니어에게 더 짧은 실험실 기간 내에 장기적인 내습성을 연구하기 위한 통제된 방법을 제공합니다.
A: 구동 ECU는 테스트 작업 공간 내부에서 열을 발생시킵니다. 이 실시간 열 부하는 냉동 시스템을 통해 제거되어야 합니다. 챔버의 냉각 용량이 충분하지 않으면 작업 공간 온도가 상승하고 상대 습도 제어가 불안정해질 수 있습니다.
A: 요구 사항은 챔버 크기와 구성에 따라 다릅니다. 산업용 시스템에는 전용 전기 연결, 적절한 배수, 처리수, 환기, 충분한 설치 및 유지 관리 공간이 필요할 수 있습니다. 챔버가 현장에 도착하기 전에 유틸리티 요구 사항을 확인해야 합니다.
답: 그렇습니다. 프로그래밍 가능한 항온항습 챔버는 필요한 환경 범위, 챔버 용량, 샘플 로드 및 테스트 프로필이 장비 사양에 포함되는 경우 ECU, 센서, PCB, 커넥터, 전자 모듈 및 관련 자동차 부품에 대한 여러 테스트 프로그램을 지원할 수 있습니다.
ECU, 센서, PCB, 자동차 제어 모듈 또는 기타 전자 부품에 대한 검증 프로그램을 개발하고 계십니까? 자동차 전자 장치용 환경 테스트 장비를 찾고 있다면 LIB Industry는 다양한 테스트 요구 사항에 대한 솔루션을 제공합니다. 옵션에는 다음이 포함됩니다. 온도 습도 테스트 챔버 ECU, PCB, 센서 및 전자 모듈 테스트를 위한 복합 기후 및 진동 챔버 복합 환경 테스트를 위한 열충격 테스트 챔버 . 신속한 온도 변화 테스트를 위한
테스트 표본, 필요한 온도 및 습도 조건, 열 부하 및 적용 가능한 테스트 표준을 알려주십시오. LIB Industry는 자동차 전자 장치 테스트 요구 사항에 적합한 챔버 구성을 선택하는 데 도움을 드릴 수 있습니다.
