Vistas: 0 Autor: Equipo LIB Hora de publicación: 2026-10-01 Origen: Sitio
El polvo invisible puede causar graves daños a costosos sistemas mecánicos y electrónicos. Las partículas microscópicas pueden infiltrarse en recintos mal sellados, provocando cortocircuitos, sobrecalentamiento, contaminación óptica y desgaste mecánico.
Para identificar estos riesgos antes de que los productos lleguen al mercado, los equipos de ingeniería dependen de una simulación ambiental controlada. Una cámara de prueba de polvo permite a los fabricantes evaluar el sellado del gabinete, la resistencia a las partículas y la confiabilidad del producto en condiciones repetibles de laboratorio.
En esta guía, exploramos las aplicaciones prácticas de los equipos de prueba de polvo, incluidos componentes automotrices, electrónica de consumo, pruebas de protección de ingreso, estándares clave y especificaciones importantes de cámaras. LIB Industry proporciona soluciones de cámaras de prueba de polvo para pruebas de IP, componentes automotrices, electrónica, equipos de telecomunicaciones y otras aplicaciones industriales.
Control de calidad esencial: las pruebas de polvo ayudan a verificar la integridad del gabinete y la confiabilidad del producto antes de la producción en masa.
Puntos de referencia globales: IP5X e IP6X son clasificaciones ampliamente utilizadas para evaluar la protección contra el ingreso de partículas sólidas.
Seguridad automotriz: la simulación de polvo ayuda a evaluar componentes como sensores, sistemas de baterías de vehículos eléctricos, iluminación y gabinetes electrónicos.
Reducción de riesgos: las pruebas tempranas ayudan a los fabricantes a identificar las debilidades del sellado antes de que los productos ingresen al mercado.
Selección de equipos: Para elegir la cámara adecuada es necesario tener en cuenta la norma IEC 60529, el tamaño de la muestra, el flujo de aire, la calefacción, el control de vacío y el tipo de polvo.

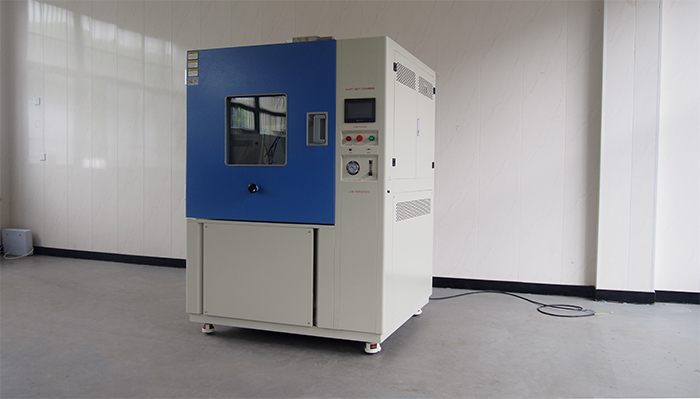

Una cámara de prueba de polvo es un sistema de prueba ambiental cerrado diseñado para reproducir ambientes polvorientos o con muchas partículas.
Su objetivo principal es evaluar la eficacia con la que una carcasa protege los componentes internos de partículas sólidas extrañas.
Dependiendo del método de prueba requerido, por la cámara podrá circular:
polvos de talco finos
Polvo de la carretera de Arizona
Partículas de prueba a base de sílice
Otros materiales particulados estandarizados
Al crear un entorno de partículas controlado, los ingenieros pueden identificar dónde y cómo penetra el polvo en un prototipo o producto terminado.
Las cámaras de prueba de polvo de LIB Industry se pueden configurar para diferentes requisitos de prueba de partículas, incluidas evaluaciones de ingreso de IP estándar y aplicaciones industriales más exigentes.
El funcionamiento de una cámara de polvo depende en gran medida del flujo de aire y la circulación de partículas. En el fondo de la cámara, una tolva en forma de embudo recoge el medio de prueba. Luego, sopladores, bombas o sistemas de aire comprimido hacen circular el polvo de regreso al espacio de trabajo. El objetivo de las pruebas de polvo estándar normalmente no es chorrear el producto directamente con aire a alta velocidad. En cambio, la cámara crea una nube relativamente uniforme de partículas finas alrededor de la muestra. También se pueden usar mecanismos de vibración para evitar que el polvo se acumule en las superficies de la cámara. Esto ayuda a mantener una distribución de partículas más consistente durante todo el ciclo de prueba.
Los cambios en la temperatura del producto pueden crear diferencias de presión interna durante el funcionamiento en el mundo real. Cuando el aire interno se contrae, el aire exterior y las partículas en suspensión pueden pasar a través de puntos de sellado débiles. Por esta razón, algunos procedimientos de prueba de polvo utilizan un sistema de vacío integrado. La bomba de vacío se conecta a la cavidad interna del dispositivo bajo prueba y aspira aire a través del gabinete a una velocidad controlada. Este método de presión negativa es especialmente importante para de alto nivel pruebas de confiabilidad , incluidos ciertos procedimientos IP6X.
El desarrollo de vehículos autónomos, vehículos eléctricos, electrónica para exteriores e infraestructura de telecomunicaciones está creando requisitos de prueba de partículas más exigentes.
Los sensores, cámaras y LiDAR montados en vehículos pueden funcionar continuamente en entornos de carreteras polvorientas.
Los sistemas de baterías de vehículos eléctricos deben proteger los componentes eléctricos de alto voltaje de los contaminantes.
Los equipos de comunicación para exteriores pueden instalarse en desiertos, zonas industriales u otros entornos con mucho polvo.
Como resultado, los fabricantes exigen cada vez más tanto pruebas tradicionales de sedimentación de polvo como simulaciones de soplado de arena más agresivas.
En el caso de la electrónica de consumo, la miniaturización también aumenta la sensibilidad a los contaminantes.
A medida que los componentes electrónicos y los puntos de conexión se vuelven más pequeños, incluso las partículas más pequeñas pueden interferir con la gestión térmica, el rendimiento eléctrico o el funcionamiento mecánico.
La entrada de partículas puede dañar los productos de varias maneras.
La arena abrasiva puede acelerar el desgaste de los sistemas mecánicos y dañar las superficies en movimiento.
El polvo fino dentro de los equipos electrónicos puede:
Acumular en placas de circuito
Reducir la disipación de calor
Contaminar los conectores
Afectar el aislamiento
Obstruir los componentes ópticos
Interfiere con las piezas móviles
En ambientes húmedos, los contaminantes acumulados también pueden absorber humedad y aumentar el riesgo de problemas eléctricos.
En el caso de cámaras y sensores ópticos, incluso cantidades relativamente pequeñas de polvo pueden afectar la transmisión de la señal y la calidad de la imagen.
Realizando un La prueba de resistencia al polvo durante el desarrollo del producto ayuda a identificar problemas de sellado antes de la producción en masa.
Corregir el diseño de un gabinete, junta o ventilación durante la etapa de prototipo generalmente es más fácil que abordar el mismo problema después de que los productos hayan ingresado al mercado.
Por lo tanto, las pruebas de polvo permiten:
Validación de prototipo
Optimización del gabinete
Selección de juntas
Verificación de proveedores
control de calidad de la producción
Para los fabricantes que desarrollan productos destinados a entornos operativos remotos o difíciles, las pruebas de partículas también proporcionan datos útiles para evaluar la confiabilidad a largo plazo.
Los componentes automotrices operan en entornos que contienen polvo de la carretera, escombros de construcción, humedad, cambios de temperatura y vibraciones.
Por lo tanto, los fabricantes utilizan pruebas de polvo automotriz para evaluar componentes destinados a ubicaciones expuestas.
Los productos aplicables pueden incluir:
Cámaras exteriores
Sensores
Sistemas de iluminación
Conectores electricos
Módulos de control
Cajas de batería
Se pueden utilizar normas como ISO 20653 para requisitos específicos de protección de ingreso de automóviles.
Los conjuntos de faros modernos contienen LED, reflectores, componentes electrónicos, componentes de refrigeración y sistemas de ventilación.
Aunque la ventilación es necesaria para la gestión térmica, el recinto debe evitar la entrada de partículas nocivas.
Si entra polvo en la carcasa, puede acumularse en:
Reflectores
Lentes
Componentes LED
Sistemas de refrigeración
Esto puede afectar la salida de luz, la apariencia y el rendimiento a largo plazo.
Las pruebas de polvo ayudan a los ingenieros a evaluar si las ventilaciones y los sistemas de sellado brindan suficiente protección.
Los sistemas de baterías de vehículos eléctricos contienen componentes de alto voltaje y conexiones electrónicas sensibles.
El polvo, las partículas metálicas y los desechos contaminados con humedad pueden crear riesgos adicionales de confiabilidad si ingresan al gabinete de la batería.
Por este motivo, la validación del sellado es una parte importante de las pruebas de componentes de vehículos eléctricos.
Las cámaras de polvo se pueden utilizar para evaluar:
Carcasas de batería
Conectores electricos
Electrónica de potencia
Componentes del motor
Unidades de control
Para los laboratorios automotrices, LIB Industry proporciona equipos de prueba de polvo que pueden admitir diferentes tamaños de muestras y requisitos de protección de ingreso.
Los productos electrónicos continúan haciéndose más pequeños y más densamente integrados.
Esto hace que los componentes internos sean más sensibles a la contaminación ambiental.
Las partículas finas pueden entrar a través de:
Aperturas de oradores
Puertos de carga
Entradas de cables
Ranuras de ventilación
Juntas de vivienda
Tapas mal selladas
Un La prueba del gabinete de componentes electrónicos ayuda a determinar si estos puntos brindan una protección adecuada contra partículas.
Los teléfonos inteligentes, los dispositivos portátiles, los auriculares inalámbricos y los dispositivos electrónicos resistentes están expuestos a pelusa, arena, polvo y otros contaminantes cotidianos.
Probar estos productos con talco fino ayuda a los ingenieros a evaluar el sellado del gabinete alrededor de aberturas y juntas.
La electrónica industrial enfrenta desafíos similares.
Los entornos de fábrica pueden contener:
Serrín
Partículas metálicas
Fibras textiles
Procesamiento de polvo
Contaminantes generales en el aire
Si un sensor o controlador óptico se contamina, el rendimiento del equipo puede disminuir.
Por lo tanto, las pruebas de polvo respaldan el funcionamiento continuo y la confiabilidad del gabinete en entornos industriales.
El código de protección de ingreso es un sistema de clasificación estandarizado que se utiliza para describir la protección de un gabinete contra objetos sólidos y agua.
En el formato IPXY:
El primer dígito representa la protección contra objetos sólidos y polvo.
El segundo dígito representa la protección contra el agua.
Un La prueba de protección de ingreso proporciona evidencia de laboratorio para evaluar estos niveles de protección.
IEC 60529 se utiliza ampliamente para equipos eléctricos y electrónicos.
La norma ISO 20653 se aplica comúnmente a equipos eléctricos en vehículos de carretera.
El estándar correcto depende del producto, la industria y los requisitos del cliente.
Antes de seleccionar una cámara de polvo, los laboratorios deben identificar el estándar exacto y el método de prueba que deben realizar.
IP5X indica que un gabinete está protegido contra el polvo.
Es posible que entre algo de polvo durante la prueba, pero la cantidad no debe interferir con el funcionamiento satisfactorio o la seguridad del producto.
Esta clasificación se utiliza para productos donde no se requiere un sellado hermético completo al polvo.
IP6X representa un mayor nivel de protección.
Bajo las condiciones de prueba aplicables, no debe entrar polvo en el gabinete.
Dependiendo del procedimiento de prueba, se puede conectar una bomba de vacío a la muestra para crear una presión interna negativa.
Después de la prueba, se inspecciona el recinto en busca de evidencia de ingreso de partículas.
| Característica | IP5X (protegido contra el polvo) | IP6X (hermético al polvo) |
| Asignación de ingreso | Se puede permitir el ingreso limitado | No se permite la entrada de polvo |
| Presión negativa | Depende de la categoría de prueba | Puede requerir pruebas de vacío |
| Duración de la prueba | Según procedimiento aplicable | Depende de la tasa de extracción y el procedimiento. |
| Aplicación típica | Electrónica general y productos industriales. | Gabinetes para exteriores, automoción, telecomunicaciones y de alta protección |
| Evaluación Primaria | El polvo no debe interferir con el funcionamiento. | El gabinete debe permanecer hermético al polvo. |
Seleccionar el equipo adecuado requiere más que comparar los precios de las cámaras.
El sistema debe proporcionar condiciones apropiadas para el estándar y la muestra de prueba previstos.
Las dimensiones de la cámara afectan directamente la circulación del polvo.
La muestra debe dejar suficiente espacio libre para el flujo de aire y la distribución de partículas.
Si el producto ocupa demasiado espacio de trabajo, puede crear:
Bloqueo del flujo de aire
Sombra de polvo
Distribución desigual
Condiciones de prueba no representativas
Para componentes electrónicos más pequeños, las cámaras de laboratorio estándar pueden proporcionar capacidad suficiente.
Los grandes gabinetes de telecomunicaciones, componentes de baterías o ensamblajes automotrices pueden requerir cámaras más grandes o personalizadas.
También se debe considerar la capacidad de carga útil al probar muestras pesadas.
Las partículas finas de prueba pueden crear problemas de mantenimiento y seguridad en el laboratorio.
Las cámaras modernas pueden utilizar sistemas de recuperación de polvo de circuito cerrado para recolectar y recircular los medios de prueba.
Las características útiles incluyen:
Fondos de cámara en forma de embudo
Sistemas de vibración
Sistemas de recolección de polvo
Filtración reemplazable
Puntos de recuperación sellados
Una filtración adecuada ayuda a evitar que partículas finas se escapen al laboratorio circundante.
Las cámaras de prueba de polvo de LIB Industry incorporan diseños de recuperación y circulación de polvo destinados a simplificar las pruebas y el mantenimiento de rutina.
Las cámaras modernas suelen utilizar sistemas de control basados en PLC.
Los operadores pueden utilizar la interfaz de pantalla táctil para gestionar:
Duración de la prueba
Circulación de polvo
Temperatura
Condiciones de vacío
Ciclos de prueba
Para aplicaciones IP6X, el control del vacío es particularmente importante.
El sistema debería ser capaz de controlar y registrar la presión negativa requerida y las condiciones de extracción de acuerdo con el procedimiento aplicable.
El registro de datos automatizado también puede respaldar la documentación de calidad interna y las auditorías de los clientes.
Los polvos finos pueden absorber la humedad del entorno.
Cuando el polvo se humedece, las partículas pueden pegarse y dejar de circular correctamente.
Esto puede cambiar:
Distribución de partículas
Comportamiento de suspensión
Tasa de deposición
Repetibilidad de la prueba
Por lo tanto, se pueden utilizar sistemas de calefacción para mantener secos los medios de prueba.
Para muchas aplicaciones, mantener un ambiente interno seco ayuda a garantizar que las partículas finas permanezcan suficientemente dispersas durante toda la prueba.
La ubicación de la muestra también afecta los resultados de la prueba.
Los productos colocados demasiado cerca de paredes u otras muestras pueden experimentar una exposición desigual.
Los técnicos deben mantener un espacio adecuado alrededor del dispositivo bajo prueba.
Para componentes automotrices irregulares, se pueden usar sistemas de suspensión o bastidores adecuados para exponer múltiples superficies.
Cuando se ensayan varias muestras simultáneamente, no deben bloquearse entre sí del polvo en circulación.
Las cámaras de polvo requieren un mantenimiento de rutina.
El polvo fino se puede acumular en:
Sensores
Conexiones de vacío
Filtros
Sopladores
Superficies internas
Los medios de prueba también deben inspeccionarse y reemplazarse de acuerdo con la norma o procedimiento de laboratorio aplicable.
Los dispositivos de medición importantes, como vacuómetros, medidores de flujo y sensores de temperatura, deben calibrarse de acuerdo con los requisitos de gestión de calidad del laboratorio.
LIB Industry proporciona equipos de pruebas ambientales para aplicaciones automotrices, electrónicas, de telecomunicaciones, industriales, aeroespaciales y de confiabilidad de productos.
Sus soluciones de cámaras de prueba de polvo pueden admitir aplicaciones tales como:
Pruebas IEC 60529
Evaluación IP5X
Evaluación IP6X
Pruebas de cajas electrónicas
Pruebas de componentes automotrices
Pruebas de confiabilidad de equipos al aire libre
Los sistemas disponibles pueden incorporar funciones de circulación de polvo, calefacción, control de vacío, soportes de muestras, control programable y recuperación de acuerdo con la configuración de prueba requerida.
Para dimensiones de muestra inusuales o requisitos de prueba especializados, también se pueden evaluar configuraciones de cámara personalizadas.
Una cámara de prueba de polvo confiable ayuda a los fabricantes a identificar problemas de ingreso de partículas antes de que los productos lleguen al mercado.
Ya sea que esté probando sensores de automóviles, componentes eléctricos de vehículos eléctricos, equipos de telecomunicaciones, controles industriales o productos electrónicos de consumo, la simulación de polvo correcta proporciona datos útiles para verificar la protección de la carcasa y mejorar la confiabilidad del producto.
La selección del equipo adecuado requiere una cuidadosa consideración del estándar objetivo, el tamaño de la cámara, el tipo de partículas, los requisitos de vacío, las dimensiones de la muestra y las funciones de control.
Para los laboratorios que planean establecer o actualizar capacidades de prueba de partículas, LIB Industry proporciona Soluciones de cámaras de prueba de polvo para pruebas de IP, productos automotrices, electrónica y aplicaciones industriales.
Si no está seguro de qué tamaño de cámara o configuración de prueba de polvo coincide con su producto, comuníquese con LIB Industry para obtener consulta técnica . Comparta las dimensiones de su muestra, la clasificación IP requerida, el estándar objetivo y las condiciones de prueba, y nuestro equipo podrá ayudarlo a evaluar una solución de prueba de polvo adecuada.
El medio de prueba depende de la norma aplicable.
Para las pruebas generales de protección de ingreso según IEC 60529, se usa comúnmente polvo de talco fino.
Los procedimientos automotrices, militares o ambientales especializados pueden requerir diferentes materiales particulados, incluido el polvo de la carretera o la arena abrasiva.
Seleccione siempre el medio de prueba especificado por la norma aplicable.
La duración de la prueba depende de la clasificación IP requerida y del procedimiento de prueba. Algunas evaluaciones de polvo pueden durar varias horas. Para los procedimientos que implican extracción al vacío, la duración también puede depender del volumen de la muestra y de las condiciones del flujo de aire. La hora exacta debe seguir la especificación IEC, ISO o del cliente aplicable.
Las cámaras de polvo estándar generalmente utilizan calefacción principalmente para ayudar a mantener los medios de prueba secos. No necesariamente proporcionan ciclos completos de temperatura y humedad. Para aplicaciones que requieren exposición simultánea al polvo y un control ambiental más complejo, es posible que se requieran sistemas ambientales personalizados o combinados.
IP5X permite la entrada de polvo limitada siempre que no interfiera con el funcionamiento o la seguridad del producto. IP6X requiere un mayor nivel de protección y está destinado a verificar una carcasa hermética al polvo bajo las condiciones de prueba especificadas. Dependiendo del procedimiento de prueba, se puede aplicar presión negativa durante la prueba IP6X.
Las pruebas de sedimentación de polvo generalmente utilizan partículas finas que circulan a una velocidad relativamente baja para evaluar la protección del gabinete. Las pruebas de soplado de arena utilizan partículas más grandes o más abrasivas a velocidades de flujo de aire más altas. Estos procedimientos pueden evaluar tanto el rendimiento del sellado como la resistencia a la abrasión externa.
Los requisitos de instalación dependen del tamaño y la configuración de la cámara.
Las consideraciones típicas incluyen:
Capacidad de carga suficiente en el suelo
Suministro eléctrico
Ventilación de laboratorio
Aire comprimido, si es necesario
Autorización de mantenimiento adecuada
Disposición adecuada de escape o filtración.
Antes de la instalación, confirme los requisitos de servicios públicos con el fabricante del equipo y compárelos con la infraestructura de laboratorio disponible.
